Pneumatické rychlospojky

Pneumatické rychlospojky

Pneumatické rychlospojky a příslušenství.

Uvedený přehled obsahuje jen základní řadu pro ilustraci možností připojení a rozměrů. Další možnosti provedení rychlospojek naleznete v katalogu rychlospojek Lüdecke.

  Mikro-
rychlospojky		 Mini-
rychlospojky		 Standard-
rychlospojky
Série ESMC DN 2,7 ESM DN 5 ES DN 7,2

Průměr zástrčky

Standardní rychlospojky - Série ES DN 7,2 - jednostranně uzavíratelné

Připojení vnější závit


(poniklované)
 		 Závit Velikost klíče [mm] Délka [mm] Vnější průměr [mm] Obj.č. (poniklované) Obj.č.
G 1/8" 22 38 27 ESN 18 A ES 18 A
G 1/4" 22 40 ESN 14 A ES 14 A
G 3/8" 22 41 ESN 38 A ES 38 A
G 1/2" 24 41 ESN 12 A ES 12 A
M14x1,5 22 40 ESN 1415 A ES 1415 A
M16x1,5 22 40 ESN 1615 A ES 1615 A
M18x1,5 22 40 ESN 1815 A ES 1815 A

(poniklované)
 		 Závit Velikost klíče [mm] Délka [mm] Materiál Obj.č. (poniklované) Obj.č.
G 1/8" 13 31 MS 58 ESN 18 NA ES 18 NA
G 1/4" 17 33 ESN 14 NA ES 14 NA
G 3/8" 19 33 ESN 38 NA ES 38 NA
G 1/2" 24 35 ESN 12 NA ES 12 NA
M14x1,5 17 33 - ES 1415 NA
M16x1,5 19 33 - ES 1615 NA
M18x1,5 22 34 - ES 1815 NA
G 1/8" 13 31 Pozinkovaná ocel - ES 18 NAS
G 1/4" 17 33 - ES 14 NAS
G 3/8" 19 33 - ES 38 NAS
G 1/2" 24 36 - ES 12 NAS

Připojení vnitřní závit


(poniklované)
 		 Závit Velikost klíče [mm] Délka [mm] Vnější průměr [mm] Obj.č. (poniklované) Obj.č.
G 1/8" 22 39 27 ESN 18 I ES 18 I
G 1/4" 22 41 ESN 14 I ES 14 I
G 3/8" 22 41 ESN 38 I ES 38 I
G 1/2" 24 42,5 ESN 12 I ES 12 I
G 3/4" 32 42,5 34 ESN 34 I ES 34 I
M14x1,5 22 41,5 27 ESN 1415 I ES 1415 I
M16x1,5 22 41,5 ESN 1615 I ES 1615 I
M18x1,5 22 41,5 ESN 1815 I ES 1815 I

(poniklované)
 		 Závit Velikost klíče [mm] Délka [mm] Materiál Obj.č. (poniklované) Obj.č.
G 1/8" 13 31 MS 58 ESN 18 NI ES 18 NI
G 1/4" 17 33 ESN 14 NI ES 14 NI
G 3/8" 19 33 ESN 38 NI ES 38 NI
G 1/2" 24 35 ESN 12 NI ES 12 NI
M14x1,5 17 33 - ES 1415 NI
M16x1,5 19 33 - ES 1615 NI
M18x1,5 22 34 - ES 1815 NI
G 1/8" 13 31 Pozinkovaná ocel - ES 18 NIS
G 1/4" 17 33 - ES 14 NIS
G 3/8" 19 33 - ES 38 NIS
G 1/2" 24 35 - ES 12 NIS

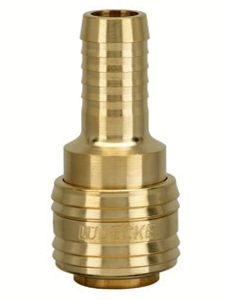

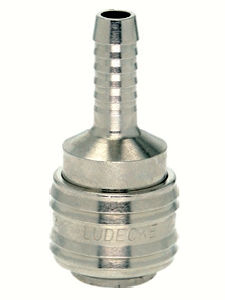

Připojení hadičník


(poniklované)
 		 Světlost hadice [mm] Délka hadičníku [mm] Délka [mm] Vnější průměr [mm] Obj.č. (poniklované) Obj.č.
6 25 55 27 ESN 6 T ES 6 T
8 25 55 ESN 8 T ES 8 T
9 25 55 ESN 9 T ES 9 T
10 28 58 - ES 10 TH
10 25 55 ESN 10 T ES 10 T
13 28 58 - ES 13 TH
13 25 55 ESN 13 T ES 13 T

(poniklované)
 		 Světlost hadice [mm] Délka hadičníku [mm] Délka [mm] Materiál Obj.č. (poniklované) Obj.č.
4 22,5 44 MS 58 ESN 4 S ES 4 S
6 24 ESN 6 S ES 6 S
8 ESN 8 S ES 8 S
9 ESN 9 S ES 9 S
10 26 47 - ES 10 SH
10 23 44 ESN 10 S ES 10 S
13 26 47 - ES 13 SH
13 23 44 Pozinkovaná ocel ESN 13 S ES 13 S
6 24 - ES 6 SS
8 - ES 8 SS
9 - ES 9 SS
13 23 - ES 13 SS

Připojení svěrná matice


(poniklované)
 		 Rozměr hadice [mm] Velikost klíče 1 [mm] Velikost klíče 2 [mm] Délka [mm] Vnější průměr [mm] Obj.č. (poniklované) Obj.č.
4x6 22 12 44 27 ESN 4 TQ ES 4 TQ
6x8 14 ESN 6 TQ ES 6 TQ
8x10 17 48 ESN 8 TQ ES 8 TQ
9x12 17 ESN 9 TQ ES 9 TQ

(poniklované)
 		 Rozměr hadice [mm] Velikost klíče 1 [mm] Velikost klíče 2 [mm] Délka [mm] Obj.č. (poniklované) Obj.č.
4x6 - 12 34 ESN 4 SQ ES 4 SQ
6x8 - 14 34 ESN 6 SQ ES 6 SQ
8x10 17 17 43 ESN 8 SQ ES 8 SQ
9x12 17 17 43 ESN 9 SQ ES 9 SQ

Mikro - rychlospojky - Série ESMC DN 2,7 - jednostranně uzavíratelné

Připojení vnější závit

Závit Velikost klíče [mm] Délka [mm] Vnější průměr [mm] Obj.č.
M5 9 26 10 ESMC 5 A
G 1/8" 11 28 ESMC 18 A
Závit Velikost klíče [mm] Délka [mm] Délka zástrčky [mm] Obj.č.
M5 7 18 10 ESMC 5 NA
G 1/8" 11 20 ESMC 18 NA

Připojení vnitřní závit

Závit Velikost klíče [mm] Délka [mm] Vnější průměr [mm] Obj.č.
M5 9 26 10 ESMC 5 I
G 1/8" 12 28 ESMC 18 I
Závit Velikost klíče [mm] Délka [mm] Délka zástrčky [mm] Obj.č.
M5 7 17 10 ESMC 5 NI
G 1/8" 12 19 ESMC 18 NI

Připojení hadičník

Světlost hadice [mm] Délka hadičníku [mm] Délka [mm] Vnější průměr [mm] Obj.č.
3 13 35 10 ESMC 3 T
4 ESMC 4 T
5 ESMC 5 T
Světlost hadice [mm] Délka hadičníku [mm] Délka [mm] Vnější průměr [mm] Obj.č.
3 13 24 7 ESMC 3 S
4 ESMC 4 S
5 9 ESMC 5 S

Připojení svěrná matice

Rozměr hadice [mm] Velikost klíče [mm] Délka [mm] Vnější průměr [mm] Obj.č.
3x4 9 33 10 ESMC 34 TQ
3x5 ESMC 3 TQ
4x6 32 ESMC 4 TQ
Rozměr hadice [mm] Velikost klíče [mm] Délka [mm] Délka zástrčky [mm] Obj.č.
3x4 8 25 10 ESMC 34 SQ
3x5 ESMC 3 SQ
4x6 ESMC 4 SQ
